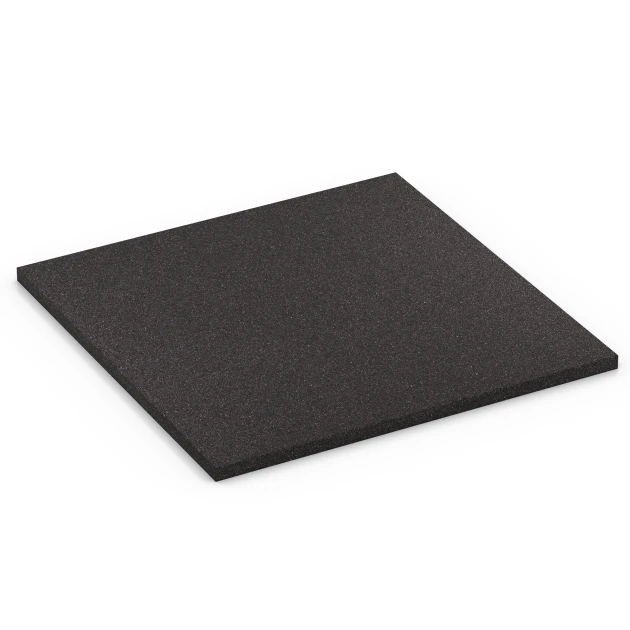

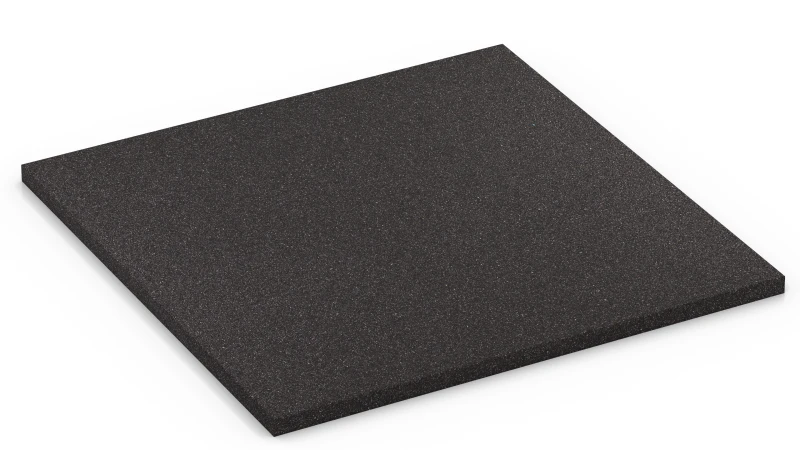

Funktionsplatte Klasse 1 XX "Anthrazit"
- /
-
Versandfertig
in ca. 3-4 Wochen – Artikel wird neu hergestellt - 35,56 € / 3,70 Stück / m²
- (4,62 kg / Stück)
EAN: 4251469364752 | Artikelnummer: 6475
Funktionsplatten sind Teil eines mehrschichtigen Bodensystems aus PU gebundenem Gummigranulat und werden für schwingungs- und stoßdämpfende Bodenaufbauten verwendet. Jede Lage im System übernimmt dabei eine bestimmte Funktion: Die oberste Platte bildet die Nutzfläche, während die darunterliegenden Funktionsplatten für Schwingungs- und Stoßdämpfung, Aufbauhöhe und Tragfähigkeit sorgen. Es sind zwei- und mehrlagige Sandwichaufbauten möglich. Die Funktionsplatten sind in drei Dämpfungsklassen von sehr gut dämpfend bis stabil elastisch abgestuft. Klasse 1 bezeichnet die stabil-elastische Klasse mit dem höchsten Raumgewicht und der höchsten Tragfähigkeit. Aufgrund ihrer hohen Dichte kann sie ausschließlich in Innenräumen und im wettergeschützten Außenbereich verwendet werden.
Was leistet die Funktionsplatte Klasse 1?
Die Funktionsplatte Klasse 1 nimmt statische und vor allem dynamische Lasten auf, wie sie etwa beim Abwurf einer schweren Langhantel entstehen. Bei einem solchen Aufprall muss die Bewegungsenergie über einen Verformungsweg abgebaut werden. Die Platte wird dabei zusammengedrückt, bremst die Last ab und wandelt einen Teil der Energie in Wärme um. Entscheidend ist, dass der Federweg für die Last ausreicht. Ist eine Lage zu nachgiebig, ist ihr Federweg aufgebraucht, bevor die Last abgebremst ist. Die Platte schlägt durch und auf den Untergrund wirken stark erhöhte Stoßspitzen. Die Funktionsplatte Klasse 1 hat mit 950 kg/m³ das höchste Raumgewicht der drei Klassen und setzt dem Zusammendrücken den größten Widerstand entgegen. Sie nimmt deshalb auch hohe dynamische Lasten auf, ohne durchzuschlagen, und verteilt die Kraft auf eine größere Fläche. Dadurch sinken die Stoßspitzen auf Estrich und Decke und die Übertragung von Körperschall wird gemindert.
Wofür eignet sich die Funktionsplatte Klasse 1?
Die Funktionsplatte Klasse 1 wird dort eingesetzt, wo hohe statische und dynamische Lasten auftreten. Typische Anwendungen sind Fitness- und Kraftsportbereiche mit Hantelablagen, Kraftstationen und Abwurfzonen. Darüber hinaus eignet sie sich für Innenräume, in denen Vibrationen schwerer Geräte oder aufschlagende Lasten abgefangen werden müssen. Als Nutzfläche können fast alle WARCO-Bodenbeläge sowie Beton- oder Natursteinplatten verwendet werden.
Warum mehrere Lagen statt einer dicken Platte?
Die Funktionsplatte Klasse 1 lässt sich mit Funktionsplatten der Klassen 2 und 3 kombinieren. So können Dämpfung und Tragfähigkeit progressiv auf mehrere Lagen verteilt werden. Eine untere Lage der Klasse 3 erhöht beispielsweise die Stoßdämpfung, während die darüberliegende Klasse 1 die Last so großflächig verteilt, dass die nachgiebigere Lage nicht durchschlägt. Damit lassen sich Dämpfung, Tragfähigkeit und Aufbauhöhe gezielt auf die Anforderungen abstimmen. Ein Sandwichaufbau ist zudem langlebiger und wirtschaftlicher als eine einzelne dicke Platte, da bei Verschleiß nur die oberste Platte ersetzt werden muss.
Wie wird die Funktionsplatte Klasse 1 verlegt?
Die Funktionsplatte Klasse 1 wird schwimmend, Stoß an Stoß und im Versatz verlegt. Bei mehrlagigen Aufbauten werden die Lagen auch gegeneinander versetzt, sodass jede Fuge auf einer geschlossenen Platte liegt. Die Aufbauhöhe ergibt sich aus den Stärken 1,8 cm und 2,8 cm sowie der Zahl der Lagen. Zugeschnitten wird mit einer Kreissäge oder Stichsäge.
Rabatt
Produkt-Highlights
Vorteile
Produktdetails – Material und Struktur
Vergleichswerte
Die Belagplatte der Baureihe XT kann direkt als Bodenbelag oder auf einer Unterlage aus Funktionsplatten der Baureihe XX verlegt werden. Je nach Ausführung ist der Bodenaufbau einschichtig, zweischichtig oder mehrschichtig.
Die Belagplatte kann vollständig aus ELT-Gummigranulat bestehen oder einen Plattenkörper aus ELT-Gummigranulat mit einer dauerhaft verbundenen Auflage aus farbigem EPDM-Gummigranulat haben. In die Plattenränder ist eine dreidimensional wirksame Verzahnung eingeschnitten. Beim Verlegen greifen die Zähne einer Platte in die passenden Aussparungen der benachbarten Platte. So entsteht eine zusammenhängende Plattenfläche. Die Belagplatte ist 1,8 oder 2,8 cm stark und in den drei Dichten elastisch, standard und stabil erhältlich.
Die Funktionsplatte besteht ebenfalls aus ELT-Gummigranulat. Unter der Belagplatte verteilt sie Punktlasten, dämpft Schwingungen und Trittschall, erhöht die Stoßdämpfung und schafft zusätzliche Aufbauhöhe. Sie ist ebenfalls 1,8 oder 2,8 cm stark und wird in drei Dämpfungsklassen angeboten. Die Funktionsplatten werden Stoß an Stoß verlegt. Bei einem Bodenaufbau aus mehreren Schichten sollten die Platten von Schicht zu Schicht versetzt verlegt werden, damit ihre Stöße nicht übereinanderliegen.
Wird die Belagplatte durch eine oder mehrere Funktionsplatten ergänzt, bilden beide Plattenarten einen Sandwichaufbau. Für den jeweiligen Einsatzzweck werden Stärke und Dichte der Belagplatte ausgewählt. Bei einem Sandwichaufbau kommen Stärke und Dämpfungsklasse der Funktionsplatten hinzu. In einem mehrschichtigen Aufbau lassen sich zudem Platten unterschiedlicher Dichte kombinieren, um die Eigenschaften des Bodenaufbaus auf den Einsatzzweck abzustimmen.
Bei einem mehrlagigen Aufbau aus Gummiplatten lassen sich Tragfähigkeit, Dämpfung und Aufbauhöhe an die jeweilige Nutzung anpassen. Oben liegt eine Belagplatte der Baureihe XT. Sie bildet den sichtbaren Bodenbelag und bestimmt seine Abriebfestigkeit. Darunter liegen eine oder mehrere Funktionsplatten vom Typ XX. Beide Plattenarten bestehen aus PU gebundenem Gummigranulat.
Sowohl die Belagplatten der Baureihe XT als auch die Funktionsplatten vom Typ XX sind in unterschiedlichen Dicken und Dichten erhältlich. Durch die Auswahl und Kombination beider Plattenarten lassen sich Aufbauhöhe, Tragfähigkeit und Dämpfung des Bodenaufbaus an den jeweiligen Einsatz anpassen. Deshalb können Aufbauten gleicher Höhe unterschiedlich stark dämpfen.
Ein auf Stoßdämpfung abgestimmter Aufbau kann auf Spielplätzen eine höhere kritische Fallhöhe erreichen. Beim Training mit Gewichten nimmt er einen Teil der Aufprallenergie auf. In Innenräumen verbessert er die Trittschalldämmung und mindert die Übertragung von Körperschall. Unter Maschinen und Anlagen sowie in schwingungsempfindlichen Bereichen verbessert er die Schwingungsdämpfung.
Die Dämpfungsklasse zeigt, welche Gummiplatte stärker dämpft und welche mehr trägt: Klasse 1 trägt am meisten, Klasse 3 dämpft am stärksten. Klasse 2 liegt bei beiden Eigenschaften dazwischen. Mit zunehmender Dämpfung gibt die Gummiplatte unter Last stärker nach.
Klasse 1 hat die höchste Tragfähigkeit und die geringste Dämpfung. Sie gibt unter Last am wenigsten nach. Sie verteilt hohe Punktlasten und dämpft Schwingungen. Sie ist ausschließlich für Innenräume vorgesehen.
Klasse 2 verbindet mittlere Tragfähigkeit und mittlere Dämpfung mit ausgewogener Trittelastizität. Sie eignet sich für den Innen- und Außenbereich. Typischerweise liegt sie unter Terrassen- und Balkonbelägen, Wegplatten oder in Eingangsbereichen.
Klasse 3 hat die geringste Tragfähigkeit und die stärkste Dämpfung. Sie gibt unter Last am stärksten nach. Zugleich nimmt sie am meisten Aufprallenergie auf. Sie eignet sich für Anwendungen, bei denen der Bodenbelag federn und Schall dämpfen soll. Klasse 3 kann innen wie außen verwendet werden. Alle drei Klassen gibt es in den Formaten 52 × 52 cm und 104 × 104 cm sowie in den Stärken 1,8 und 2,8 cm.
Pod stojalom za uteži so nosilne gumijaste plošče debeline vsaj 2 cm. Obremenitev prenese tudi dvoslojna sestava tal z nosilno osnovo iz funkcijske plošče razreda 1.
Talna obloga pod stojalom za uteži mora biti dovolj nosilna. Stojalo jo trajno obremenjuje le na nekaj stičnih mestih, zato gre za točkovno obremenitev. Pri odlaganju ali padcu uteži nastane tudi kratkotrajna udarna obremenitev na majhni površini. Sestava tal mora zato prenesti trajno obremenitev, ne da bi se preveč ugreznila, hkrati pa blažiti udarce ter zmanjševati prenos tresljajev in zvoka skozi konstrukcijo v podlago.
Pri enoslojni sestavi tal je potrebna nosilna gumijasta plošča debeline vsaj 2 cm. Takšna je na primer športna talna obloga Fitness Performance Impact debeline 3 cm. Gumijaste plošče debeline 1 ali 1,5 cm ne zadoščajo za trajno obremenitev stojala za uteži.
Pri večslojni sestavi tal imajo lahko posamezne plasti različne gostote in funkcije. Nosilno osnovo sestavlja funkcijska plošča razreda 1, ki se uporablja samo v notranjih prostorih. Zgornja plast nad nosilno osnovo je vidna. Lahko je obložna plošča ali trdna talna obloga za fitnes, kakršna je Fitness Performance Elite. Plasti lahko izberemo in kombiniramo tako, da nosilnost in dušenje ustrezata mestu in načinu uporabe.
Plošče razredov 2 in 3 so primerne za uporabo na prostem in za vgradnjo pod talno oblogo iz gumijastih plošč, plošče razreda 1 pa so namenjene le notranjim prostorom. Od razreda plošč sta odvisni nosilnost in sposobnost blaženja celotne talne konstrukcije.
Plošče razreda 2 združujejo nosilnost in prožnost pri hoji, zato se običajno polagajo pod obloge na terasah in balkonih, pod plošče na vrtnih poteh ter na vhodnih površinah. Plošče razreda 3 se uporabljajo tam, kjer je najpomembnejše blaženje udarcev, na primer pod oblogo na otroškem igrišču.
Plošče obeh razredov so izdelane iz gumijastega granulata, pridobljenega iz odpadnih pnevmatik (ELT). Odporne so proti zmrzali in prepuščajo vodo po vsej površini. Na spodnji strani imajo kvadratne podstavke, med katerimi potekajo široki, plitvi drenažni kanali. Po njih lahko deževnica odteka pod talno oblogo, tudi če podlaga ne prepušča vode, zato se ne zadržuje v talni konstrukciji.
Talni sestav v sistemu XT je visok najmanj 1,8 cm. Največja višina ni določena, saj lahko eno na drugo položimo poljubno število plošč. Na vrhu je vedno pohodna plošča tipa XT. Če pod njo ni funkcijske plošče, je sestav enoslojen; če je pod njo ena ali več funkcijskih plošč tipa XX, pa je večslojen in zasnovan kot sendvič.
Pohodne in funkcijske plošče so na voljo v debelinah 1,8 in 2,8 cm. Funkcijske plošče obeh debelin lahko poljubno kombiniramo. Skupna višina sestava je vsota debelin vseh vgrajenih plošč. Z različnimi kombinacijami plošč debelin 1,8 in 2,8 cm lahko dosežemo majhne razlike v višini sestava.
Tudi pri enaki višini lahko plošče sestavimo na več načinov. Posamezne kombinacije se razlikujejo po nosilnosti in blaženju. Izbira ustrezne kombinacije je odvisna od namena uporabe.
Unterschiedliche Gummiplatten lassen sich zu einem Sandwichaufbau übereinander verlegen. Die Funktionsplatten vom Typ XX gibt es in drei Dämpfungsklassen. Sie können in beliebiger Zahl und Reihenfolge unter einer Belagplatte kombiniert werden. Jede Funktionsschicht kann eine eigene Dämpfungsklasse, Dichte und Stärke haben. Den sichtbaren Abschluss bildet eine Belagplatte vom Typ XT oder eine andere Belagplatte. Belagplatte und Funktionsplatten können sich in Dichte und Elastizität unterscheiden.
Welche Reihenfolge passt, richtet sich nach dem Zweck der Fläche und der gewünschten Wirkung. Durch die Auswahl und Anordnung der Schichten lassen sich Stoßdämpfung, Tragfähigkeit und die Verteilung von Punktlasten aufeinander abstimmen. Aufbauten mit gleicher Aufbauhöhe können dadurch unterschiedliche Tragfähigkeit, Elastizität und Dämpfung haben.
Die Fugen übereinanderliegender Gummiplattenlagen sollen gegeneinander versetzt sein, sodass keine Fuge direkt über einer anderen liegt. Bei einem mehrlagigen Bodenaufbau wird deshalb jede Lage gegenüber der darunterliegenden verschoben. Die geschlossene Plattenfläche der oberen Lage überdeckt so die Fugen der unteren Lage.
Dieser Fugenversatz vermeidet durchgehende Fugenlinien. Das trägt zu einer gleichmäßigen Oberfläche bei. Im Außenbereich wird außerdem der durchgehende Weg für Bewuchs aus dem Untergrund unterbrochen.
Pri večslojni talni sestavi, imenovani tudi sendvič sistem, se gumijaste plošče med seboj ne lepijo, temveč se le položijo ena na drugo. Gumijasti granulat, vezan s poliuretanskim vezivom, se odziva na temperaturo in vlago. V toploti se razteza, v mrazu se krči. Ker plošče med seboj niso zlepljene, se lahko vsaka plast odziva neodvisno od drugih.
K stabilnosti sestave prispevata puzzle spoj gumijastih plošč v zgornji plasti in lastna teža celotne sestave. Pri poznejših delih je mogoče talno sestavo razstaviti plast za plastjo. Posamezne plasti se nato lahko pregledajo in po potrebi zamenjajo.
Ko se površina večplastne talne obloge s sendvičasto sestavo obrabi, običajno zamenjamo le zgornjo ploščo obloge. Plošče v spodnjih slojih imajo praviloma bistveno daljšo življenjsko dobo, zato jih je treba zamenjati šele veliko pozneje.
Zgornja plast je edina izpostavljena obrabi, saj po njej hodimo, na njej treniramo ali se igramo. Plošče pod njo niso izpostavljene neposredni sončni svetlobi ali površinski obrabi, zato jih je v večini primerov mogoče uporabljati še naprej.
Ker zamenjamo le zgornjo ploščo obloge, so stroški bistveno nižji kot pri popolni obnovi. Ob zamenjavi lahko vgradimo tudi zgornjo ploščo druge barve in tako spremenimo barvo obloge, ne da bi morali znova položiti celotno talno oblogo.
Verschieden große Belag- und Funktionsplatten lassen sich im mehrschichtigen Bodenaufbau miteinander kombinieren. Sie sind nicht für eine deckungsgleiche Verlegung vorgesehen.
Das Nutzmaß der Belagplatte beträgt 44,6 × 44,6 cm oder 97,1 × 97,1 cm. Die Funktionsplatte hat ein Format von 52 × 52 cm oder 104 × 104 cm. Sie wird ohne Verzahnung Stoß an Stoß verlegt. Deshalb stimmen bei ihr Rohformat und Nutzmaß überein.
Die unterschiedlichen Verlegeraster erzeugen den vorgesehenen Fugenversatz. Dadurch liegen die Fugen der beiden Lagen nicht als durchgehende Fugenlinien übereinander.
Die benötigte Menge wird für jede Lage getrennt berechnet. Die zu belegende Bodenfläche ist gleich, die Stückzahl richtet sich jedoch nach dem jeweiligen Nutzmaß.
Gummimatten jeder Stärke lassen sich mit einer Stichsäge oder einer Kreissäge zuschneiden. Für gerade Schnitte eignet sich die Kreissäge, für runde Schnitte und Ausschnitte die Stichsäge. PU gebundenes Gummigranulat lässt sich ähnlich wie Holz bearbeiten. Daher werden beide Sägen wie in der Holzbearbeitung ruhig und mit gleichmäßigem Vorschub geführt.
Bei besonders dicken Gummimatten oder großen Zuschnitten können Säbelsäge oder Kettensäge handlicher sein als eine geführte Kreissäge. Auch dicke Fallschutzplatten brauchen keine besondere Maschine. Beim Sägeblatt gibt es weniger Auswahl. Geeignet sind ein grobzahniges Holzsägeblatt oder ein Gummisägeblatt. Grobe Zahnung und moderate Drehzahl halten die Reibungswärme gering. Damit lassen sich auch Fitnessplatten und Terrassenplatten aus Gummigranulat sauber durchtrennen.
