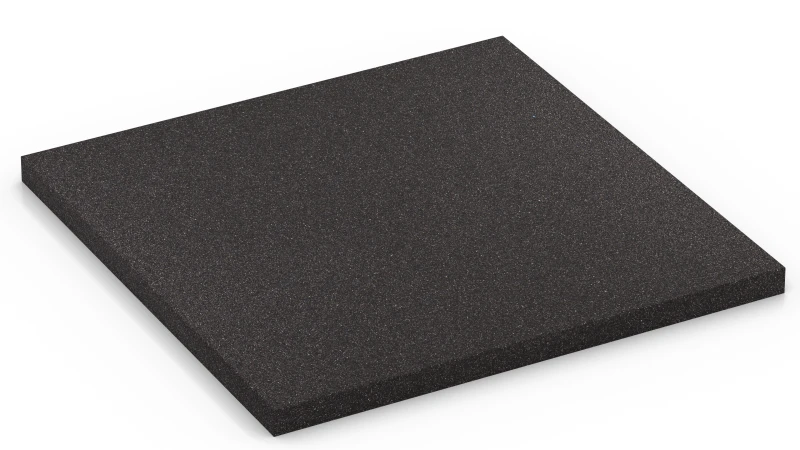

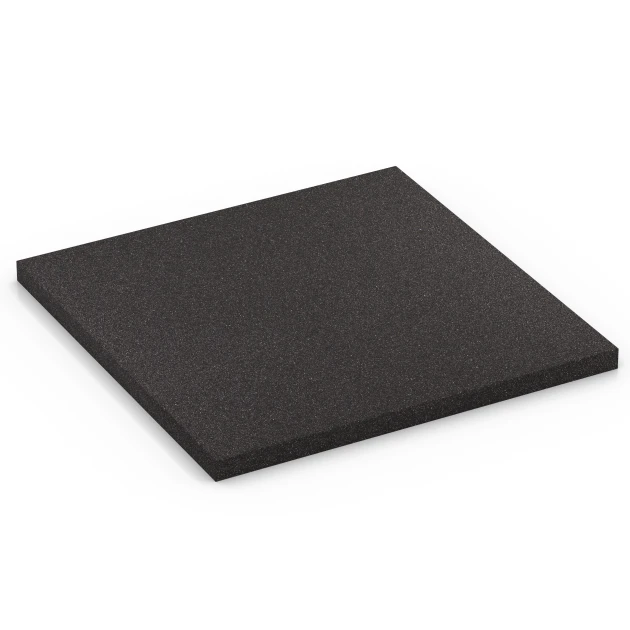

Funktionsplatte Klasse 2 XX "Anthrazit"
- /
-
Versandfertig
ab Lager in 1-3 Tagen - 40,37 € / 3,70 Stück / m²
- (5,84 kg / Stück)
EAN: 4251469364844 | Artikelnummer: 6484
Funktionsplatten sind Teil eines mehrschichtigen Bodensystems aus PU gebundenem Gummigranulat und werden für schwingungs- und stoßdämpfende Bodenaufbauten verwendet. Jede Lage im System übernimmt dabei eine bestimmte Funktion: Die oberste Platte bildet die Nutzfläche, während die darunterliegenden Funktionsplatten für Schwingungs- und Stoßdämpfung, Aufbauhöhe und Tragfähigkeit sorgen. Es sind zwei- und mehrlagige Sandwichaufbauten möglich. Die Funktionsplatten sind in drei Dämpfungsklassen von sehr gut dämpfend bis stabil elastisch abgestuft. Klasse 2 bezeichnet die mittlere Klasse, in der sich Dämpfung und Tragfähigkeit die Waage halten. Sie ist wasserdurchlässig und frostbeständig und kann innen wie außen verwendet werden.
Was leistet die Funktionsplatte Klasse 2?
Die Funktionsplatte Klasse 2 nimmt mittlere statische und dynamische Lasten auf, wie sie etwa beim Ablegen von Kurzhanteln, bei Sprüngen oder beim Laufen entstehen. Bei einem solchen Aufprall muss die Bewegungsenergie über einen Verformungsweg abgebaut werden. Die Platte wird dabei zusammengedrückt, bremst die Last ab und wandelt einen Teil der Energie in Wärme um. Entscheidend ist, dass der Federweg zur Last passt. Ist eine Lage zu nachgiebig, ist ihr Federweg aufgebraucht, bevor die Last abgebremst ist. Die Platte schlägt durch und auf den Untergrund wirken stark erhöhte Stoßspitzen. Die Funktionsplatte Klasse 2 hat mit 800 kg/m³ ein mittleres Raumgewicht. Sie gibt unter Last stärker nach als die Klasse 1 und dämpft Stöße deshalb spürbar besser. Zugleich setzt sie dem Zusammendrücken genug Widerstand entgegen, um mittlere Lasten aufzunehmen, ohne durchzuschlagen. Dadurch sinken die Stoßspitzen auf Estrich und Decke und die Übertragung von Trittschall und Körperschall wird gemindert.
Wofür eignet sich die Funktionsplatte Klasse 2?
Die Funktionsplatte Klasse 2 wird dort eingesetzt, wo mittlere statische und dynamische Lasten auftreten und zugleich eine spürbare Dämpfung gefragt ist. Typische Anwendungen sind Fitness- und Trainingsbereiche mit Kurzhanteln, Cardiogeräten und Flächen für Functional Training, drinnen wie draußen. Darüber hinaus eignet sie sich für Flächen, auf denen Trittschall und Schwingungen gemindert werden müssen. Als Nutzfläche können fast alle WARCO-Bodenbeläge sowie Beton- oder Natursteinplatten verwendet werden.
Warum mehrere Lagen statt einer dicken Platte?
Die Funktionsplatte Klasse 2 lässt sich mit Funktionsplatten der Klassen 1 und 3 kombinieren. So können Dämpfung und Tragfähigkeit progressiv auf mehrere Lagen verteilt werden. Eine untere Lage der Klasse 3 erhöht beispielsweise die Stoßdämpfung, während die darüberliegende Klasse 2 die Last so großflächig verteilt, dass die nachgiebigere Lage nicht durchschlägt. Für hohe Punktlasten in Innenräumen kann zusätzlich eine Lage der Klasse 1 eingesetzt werden. Damit lassen sich Dämpfung, Tragfähigkeit und Aufbauhöhe gezielt auf die Anforderungen abstimmen. Ein Sandwichaufbau ist zudem langlebiger und wirtschaftlicher als eine einzelne dicke Platte, da bei Verschleiß nur die oberste Platte ersetzt werden muss.
Wie wird die Funktionsplatte Klasse 2 verlegt?
Die Funktionsplatte Klasse 2 wird schwimmend, Stoß an Stoß und im Versatz verlegt. Bei mehrlagigen Aufbauten werden die Lagen auch gegeneinander versetzt, sodass jede Fuge auf einer geschlossenen Platte liegt. Die Aufbauhöhe ergibt sich aus den Stärken 1,8 cm und 2,8 cm sowie der Zahl der Lagen. Zugeschnitten wird mit einer Kreissäge oder Stichsäge.
Rabatt
Produkt-Highlights
Vorteile
Produktdetails – Material und Struktur
Vergleichswerte
Die Belagplatte der Baureihe XT kann direkt als Bodenbelag oder auf einer Unterlage aus Funktionsplatten der Baureihe XX verlegt werden. Je nach Ausführung ist der Bodenaufbau einschichtig, zweischichtig oder mehrschichtig.
Die Belagplatte kann vollständig aus ELT-Gummigranulat bestehen oder einen Plattenkörper aus ELT-Gummigranulat mit einer dauerhaft verbundenen Auflage aus farbigem EPDM-Gummigranulat haben. In die Plattenränder ist eine dreidimensional wirksame Verzahnung eingeschnitten. Beim Verlegen greifen die Zähne einer Platte in die passenden Aussparungen der benachbarten Platte. So entsteht eine zusammenhängende Plattenfläche. Die Belagplatte ist 1,8 oder 2,8 cm stark und in den drei Dichten elastisch, standard und stabil erhältlich.
Die Funktionsplatte besteht ebenfalls aus ELT-Gummigranulat. Unter der Belagplatte verteilt sie Punktlasten, dämpft Schwingungen und Trittschall, erhöht die Stoßdämpfung und schafft zusätzliche Aufbauhöhe. Sie ist ebenfalls 1,8 oder 2,8 cm stark und wird in drei Dämpfungsklassen angeboten. Die Funktionsplatten werden Stoß an Stoß verlegt. Bei einem Bodenaufbau aus mehreren Schichten sollten die Platten von Schicht zu Schicht versetzt verlegt werden, damit ihre Stöße nicht übereinanderliegen.
Wird die Belagplatte durch eine oder mehrere Funktionsplatten ergänzt, bilden beide Plattenarten einen Sandwichaufbau. Für den jeweiligen Einsatzzweck werden Stärke und Dichte der Belagplatte ausgewählt. Bei einem Sandwichaufbau kommen Stärke und Dämpfungsklasse der Funktionsplatten hinzu. In einem mehrschichtigen Aufbau lassen sich zudem Platten unterschiedlicher Dichte kombinieren, um die Eigenschaften des Bodenaufbaus auf den Einsatzzweck abzustimmen.
Bei einem mehrlagigen Aufbau aus Gummiplatten lassen sich Tragfähigkeit, Dämpfung und Aufbauhöhe an die jeweilige Nutzung anpassen. Oben liegt eine Belagplatte der Baureihe XT. Sie bildet den sichtbaren Bodenbelag und bestimmt seine Abriebfestigkeit. Darunter liegen eine oder mehrere Funktionsplatten vom Typ XX. Beide Plattenarten bestehen aus PU gebundenem Gummigranulat.
Sowohl die Belagplatten der Baureihe XT als auch die Funktionsplatten vom Typ XX sind in unterschiedlichen Dicken und Dichten erhältlich. Durch die Auswahl und Kombination beider Plattenarten lassen sich Aufbauhöhe, Tragfähigkeit und Dämpfung des Bodenaufbaus an den jeweiligen Einsatz anpassen. Deshalb können Aufbauten gleicher Höhe unterschiedlich stark dämpfen.
Ein auf Stoßdämpfung abgestimmter Aufbau kann auf Spielplätzen eine höhere kritische Fallhöhe erreichen. Beim Training mit Gewichten nimmt er einen Teil der Aufprallenergie auf. In Innenräumen verbessert er die Trittschalldämmung und mindert die Übertragung von Körperschall. Unter Maschinen und Anlagen sowie in schwingungsempfindlichen Bereichen verbessert er die Schwingungsdämpfung.
Die Dämpfungsklasse zeigt, welche Gummiplatte stärker dämpft und welche mehr trägt: Klasse 1 trägt am meisten, Klasse 3 dämpft am stärksten. Klasse 2 liegt bei beiden Eigenschaften dazwischen. Mit zunehmender Dämpfung gibt die Gummiplatte unter Last stärker nach.
Klasse 1 hat die höchste Tragfähigkeit und die geringste Dämpfung. Sie gibt unter Last am wenigsten nach. Sie verteilt hohe Punktlasten und dämpft Schwingungen. Sie ist ausschließlich für Innenräume vorgesehen.
Klasse 2 verbindet mittlere Tragfähigkeit und mittlere Dämpfung mit ausgewogener Trittelastizität. Sie eignet sich für den Innen- und Außenbereich. Typischerweise liegt sie unter Terrassen- und Balkonbelägen, Wegplatten oder in Eingangsbereichen.
Klasse 3 hat die geringste Tragfähigkeit und die stärkste Dämpfung. Sie gibt unter Last am stärksten nach. Zugleich nimmt sie am meisten Aufprallenergie auf. Sie eignet sich für Anwendungen, bei denen der Bodenbelag federn und Schall dämpfen soll. Klasse 3 kann innen wie außen verwendet werden. Alle drei Klassen gibt es in den Formaten 52 × 52 cm und 104 × 104 cm sowie in den Stärken 1,8 und 2,8 cm.
Unter eine Hantelablage kommt eine tragfähige Gummiplatte ab 2 cm Stärke oder ein zweilagiger Aufbau mit einer Funktionsplatte der Klasse 1 als Basis.
Bei einer Hantelablage steht die Tragfähigkeit im Vordergrund. Die dauerhafte Last wirkt über wenige Auflagepunkte als Punktlast auf den Bodenbelag. Beim Absetzen oder Fallen einer Hantel entsteht dagegen kurzzeitig eine Stoßlast auf kleiner Fläche. Der Bodenaufbau soll die dauerhafte Last tragen, ohne zu stark nachzugeben. Zugleich soll er den Stoß dämpfen und die Übertragung von Schwingungen und Körperschall in den Untergrund mindern.
Für einen einlagigen Bodenaufbau ist eine tragfähige Gummiplatte mit mindestens 2 cm Stärke erforderlich. Ein Beispiel ist der Fitness Performance Impact Trainingsboden in 3 cm Stärke. Gummiplatten mit 1 oder 1,5 cm Stärke reichen für die dauerhafte Last einer Hantelablage nicht aus.
Bei einem mehrlagigen Bodenaufbau können die einzelnen Schichten unterschiedliche Dichten und Funktionen haben. Die Funktionsplatte der Klasse 1 bildet die tragfähige Basis und ist nur für den Innenbereich vorgesehen. Darüber bildet eine Belagplatte oder ein fester Fitnessboden wie der Fitness Performance Elite Trainingsboden die sichtbare Nutzschicht. Durch die Auswahl und Kombination der Schichten lassen sich Tragfähigkeit und Dämpfungswirkung auf den Einsatzort und die Nutzung abstimmen.
Im Freien können Funktionsplatten der Klassen 2 und 3 unter einem Bodenbelag aus Gummiplatten verwendet werden. Klasse 1 ist nur für den Innenbereich vorgesehen.
Die Klasse bestimmt, wie tragfähig und wie stark dämpfend der Bodenaufbau ist. Klasse 2 verbindet Tragfähigkeit mit Trittelastizität. Sie ist die übliche Wahl unter Terrassenbelägen, Balkonbelägen und Wegplatten sowie in Eingangsbereichen. Klasse 3 kommt dort zum Einsatz, wo vor allem Stoßdämpfung gefragt ist, etwa unter einem Spielplatzbelag.
Beide Funktionsplatten bestehen aus ELT-Gummigranulat. Sie sind frostbeständig und flächig wasserdurchlässig. An der Unterseite befinden sich quadratische Auflagepads mit breiten, flachen Drainagekanälen. Dadurch kann Regenwasser auf wasserundurchlässigen Untergründen unter dem Bodenbelag ablaufen, statt sich im Aufbau zu stauen.
Im System XT ist der Bodenaufbau mindestens 1,8 cm hoch. Eine feste Maximalhöhe gibt es nicht, weil die Zahl der übereinanderliegenden Platten nicht begrenzt ist.
Oben liegt immer eine Belagplatte vom Typ XT. Ohne Funktionsplatte ist der Bodenaufbau einlagig. Mit einer oder mehreren Funktionsplatten vom Typ XX darunter entsteht ein mehrlagiger Sandwichaufbau. Belagplatten und Funktionsplatten sind jeweils 1,8 oder 2,8 cm dick. Funktionsplatten beider Dicken lassen sich in beliebiger Zahl miteinander kombinieren.
Die Aufbauhöhe ergibt sich aus der Summe aller Plattendicken. Durch die Kombination von 1,8 und 2,8 cm entstehen fein abgestufte Aufbauhöhen. Auch bei gleicher Aufbauhöhe sind verschiedene Plattenkombinationen möglich. Sie können sich in Tragfähigkeit und Dämpfung unterscheiden. Welche Kombination passt, richtet sich nach dem Einsatzzweck.
Unterschiedliche Gummiplatten lassen sich zu einem Sandwichaufbau übereinander verlegen. Die Funktionsplatten vom Typ XX gibt es in drei Dämpfungsklassen. Sie können in beliebiger Zahl und Reihenfolge unter einer Belagplatte kombiniert werden. Jede Funktionsschicht kann eine eigene Dämpfungsklasse, Dichte und Stärke haben. Den sichtbaren Abschluss bildet eine Belagplatte vom Typ XT oder eine andere Belagplatte. Belagplatte und Funktionsplatten können sich in Dichte und Elastizität unterscheiden.
Welche Reihenfolge passt, richtet sich nach dem Zweck der Fläche und der gewünschten Wirkung. Durch die Auswahl und Anordnung der Schichten lassen sich Stoßdämpfung, Tragfähigkeit und die Verteilung von Punktlasten aufeinander abstimmen. Aufbauten mit gleicher Aufbauhöhe können dadurch unterschiedliche Tragfähigkeit, Elastizität und Dämpfung haben.
Die Fugen übereinanderliegender Gummiplattenlagen sollen gegeneinander versetzt sein, sodass keine Fuge direkt über einer anderen liegt. Bei einem mehrlagigen Bodenaufbau wird deshalb jede Lage gegenüber der darunterliegenden verschoben. Die geschlossene Plattenfläche der oberen Lage überdeckt so die Fugen der unteren Lage.
Dieser Fugenversatz vermeidet durchgehende Fugenlinien. Das trägt zu einer gleichmäßigen Oberfläche bei. Im Außenbereich wird außerdem der durchgehende Weg für Bewuchs aus dem Untergrund unterbrochen.
Bei einem mehrschichtigen Bodenaufbau, also einem Sandwichboden, werden die Gummiplatten nicht miteinander verklebt, sondern schwimmend aufeinandergelegt.
PU gebundenes Gummigranulat reagiert auf Temperatur und Feuchtigkeit. Bei Wärme dehnt es sich aus, bei Kälte zieht es sich zusammen. Liegen die Platten schwimmend aufeinander, kann jede Lage unabhängig reagieren.
Zur Lagestabilität tragen die Verzahnung der Gummiplatten in der oberen Lage und das Eigengewicht des gesamten Aufbaus bei. Für spätere Arbeiten lässt sich der Bodenaufbau Schicht für Schicht auseinandernehmen. Einzelne Lagen können dann geprüft und bei Bedarf ausgetauscht werden.
Bei einem mehrschichtigen Bodenaufbau, also einem Sandwichsystem, wird bei abgenutzter Oberfläche meist nur die obere Belagplatte erneuert. Die darunterliegenden Funktionsplatten haben in der Regel eine deutlich längere Lebensdauer und müssen deshalb erst viel später ausgetauscht werden.
Abnutzung und Abrieb betreffen vor allem die Nutzschicht, auf der gegangen, trainiert oder gespielt wird. Direkte Sonneneinstrahlung und Abrieb an der Oberfläche erreichen die Funktionsplatten darunter nicht. Deshalb können sie meistens weiterverwendet werden.
Weil nur die Belagplatte ausgetauscht wird, fallen die Kosten deutlich geringer aus als bei einer vollständigen Erneuerung des Bodenbelags. Beim Austausch kann eine Belagplatte in einer anderen Farbe eingesetzt werden. So ist ein Farbwechsel möglich, ohne den gesamten Bodenbelag neu verlegen zu müssen.
Verschieden große Belag- und Funktionsplatten lassen sich im mehrschichtigen Bodenaufbau miteinander kombinieren. Sie sind nicht für eine deckungsgleiche Verlegung vorgesehen.
Das Nutzmaß der Belagplatte beträgt 44,6 × 44,6 cm oder 97,1 × 97,1 cm. Die Funktionsplatte hat ein Format von 52 × 52 cm oder 104 × 104 cm. Sie wird ohne Verzahnung Stoß an Stoß verlegt. Deshalb stimmen bei ihr Rohformat und Nutzmaß überein.
Die unterschiedlichen Verlegeraster erzeugen den vorgesehenen Fugenversatz. Dadurch liegen die Fugen der beiden Lagen nicht als durchgehende Fugenlinien übereinander.
Die benötigte Menge wird für jede Lage getrennt berechnet. Die zu belegende Bodenfläche ist gleich, die Stückzahl richtet sich jedoch nach dem jeweiligen Nutzmaß.
Gummimatten jeder Stärke lassen sich mit einer Stichsäge oder einer Kreissäge zuschneiden. Für gerade Schnitte eignet sich die Kreissäge, für runde Schnitte und Ausschnitte die Stichsäge. PU gebundenes Gummigranulat lässt sich ähnlich wie Holz bearbeiten. Daher werden beide Sägen wie in der Holzbearbeitung ruhig und mit gleichmäßigem Vorschub geführt.
Bei besonders dicken Gummimatten oder großen Zuschnitten können Säbelsäge oder Kettensäge handlicher sein als eine geführte Kreissäge. Auch dicke Fallschutzplatten brauchen keine besondere Maschine. Beim Sägeblatt gibt es weniger Auswahl. Geeignet sind ein grobzahniges Holzsägeblatt oder ein Gummisägeblatt. Grobe Zahnung und moderate Drehzahl halten die Reibungswärme gering. Damit lassen sich auch Fitnessplatten und Terrassenplatten aus Gummigranulat sauber durchtrennen.
