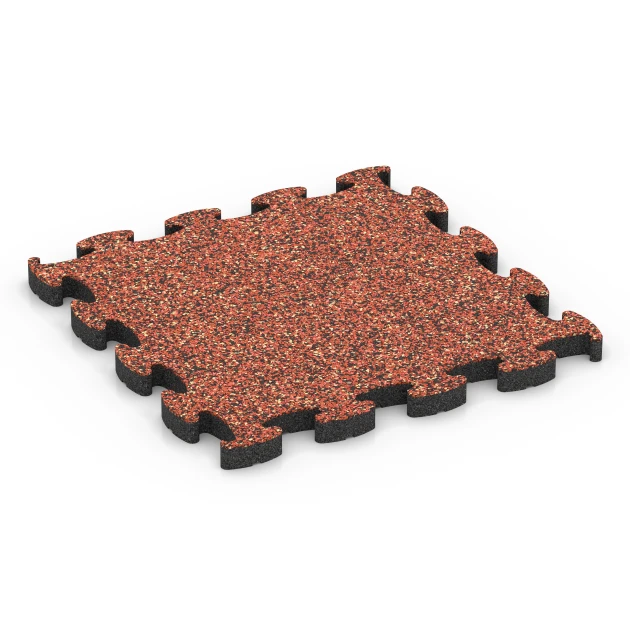

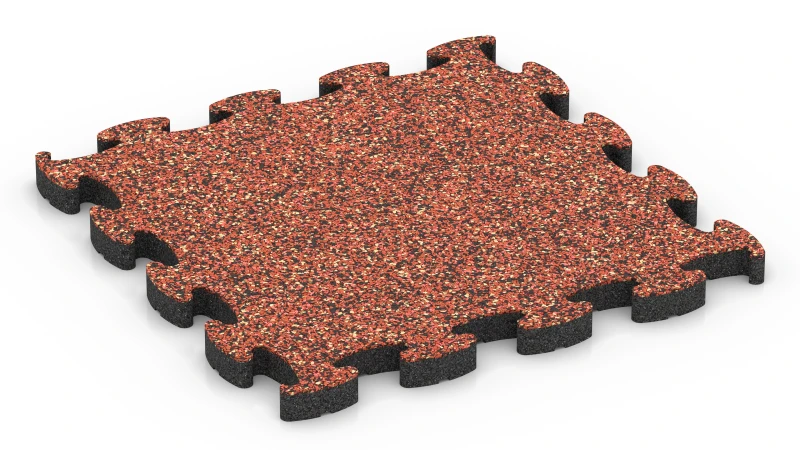

Fallschutz-Puzzlematte XT "Feuersglut"
- /
-
Versandfertig
in ca. 3-4 Wochen – Artikel wird neu hergestellt - 102,51 € / 5,03 Stück / m²
- (4,34 kg / Stück)
EAN: 4251469369351 | Artikelnummer: 6935
Die Fallschutz-Puzzlematte Typ XT ist ein Fallschutzbelag für Spiel- und Freiflächen, deren Farbgebung und Formensprache Teil des Gestaltungskonzepts sind. Sie besteht aus kalibrierten, 2,8 cm starken Platten mit einer Nutzschicht aus durchgefärbtem EPDM. Zwischen den Platten bleibt nur eine feine Haarfuge, deshalb wirkt die Fläche wie ein gegossener Belag. Zusammen mit Funktionsplatten Typ XX entsteht ein mehrlagiger Aufbau, dessen Höhe sich nach der freien Fallhöhe der Spielgeräte richtet.
Wie frei lässt sich die Fläche gestalten?
Die Platten werden in der Fertigung passgenau geschnitten. Deshalb sind nicht nur gerade Kanten möglich, sondern auch Bögen, Kreise und geschwungene Linien. So entstehen farbige Zonen in der Fläche, etwa ein Weg, ein Kreis um ein Spielgerät oder ein Feld in einer zweiten Farbe. Natürlich lassen sich auch klassische rechteckige Flächen verlegen. Flächen mit geraden Kanten zeichnet man im Verlegeplaner auf der WARCO-Website und schickt die DXF-Datei an WARCO. Für Kurven und Farbwechsel braucht WARCO eine Zeichnung der Fläche. Gegen Aufpreis liefert WARCO die Platten dann verlegefertig zugeschnitten.
Wie wird der Fallschutzbelag aufgebaut?
Welche Aufbauhöhe eine Spielfläche braucht, richtet sich nach der freien Fallhöhe der Spielgeräte. Die Fallschutz-Puzzlematte bildet die obere Lage. Darunter kommen eine oder mehrere Lagen Funktionsplatten Typ XX. Mit der Zahl der Lagen lässt sich der Aufbau auf alle Fallhöhen auslegen, die auf Spielflächen üblich sind.
Was zeichnet die Platten aus?

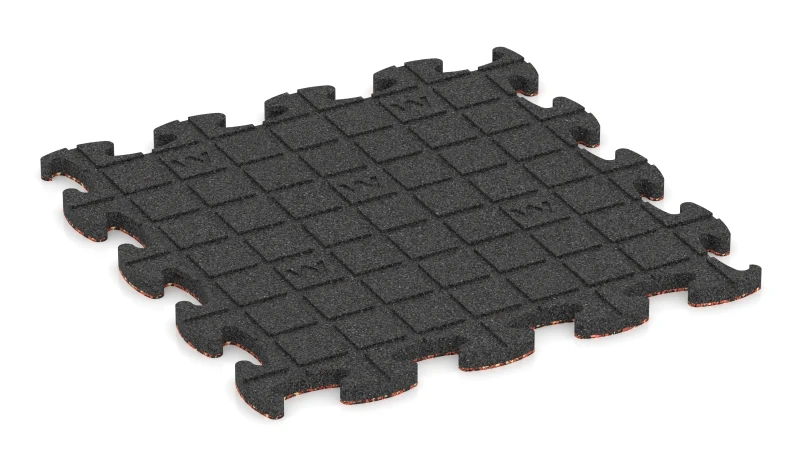

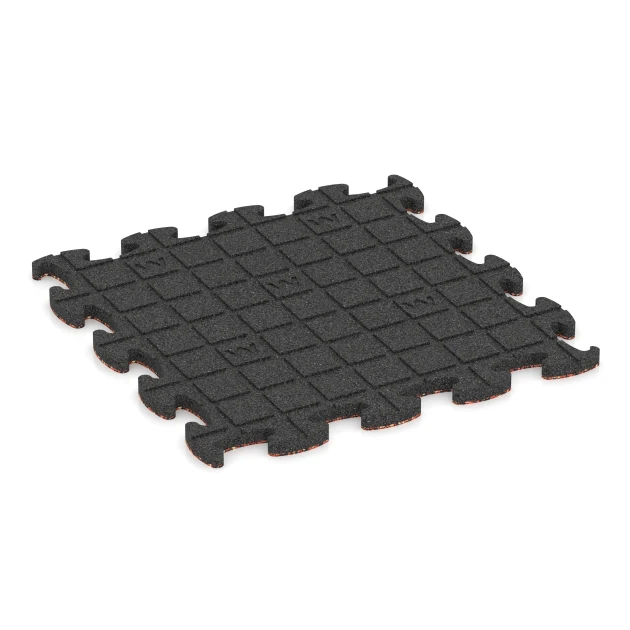

Die Platten bestehen aus zwei Schichten mit verschiedenen Funktionen. Die Nutzschicht besteht aus neu hergestelltem, komplett durchgefärbtem EPDM-Gummigranulat. Dadurch behalten die Platten ihre Farbe, auch wenn sich die Oberfläche im Laufe der Zeit abnutzt. Die griffige Oberfläche bleibt auch nach einem Regenschauer rutschhemmend. Der Plattenkorpus besteht aus ELT-Granulat, also aus Gummigranulat aus recycelten Altreifen. Er ist mit geringer Dichte gefertigt und dämpft deshalb Stöße. Die Fallschutz-Puzzlematte wiegt rund 22 kg pro Quadratmeter. Frisch ausgepackt riechen die Platten manchmal nach Gummi. Im Freien verfliegt dieser Geruch jedoch bald.
Warum Platten statt eines gegossenen Belags?
Die Fallschutz-Puzzlematte verbindet die gestalterischen Möglichkeiten eines fugenlosen, vor Ort gegossenen Fallschutzbelags mit den wirtschaftlichen Vorteilen eines Plattenbelags. Der mehrlagige Aufbau ist langlebiger und günstiger als eine einzelne dicke Platte und hat ein besseres Alterungsverhalten. Die optimierte Puzzleverzahnung hält die Platten dauerhaft dicht aneinander. So bleibt die Haarfuge fein, und die Fläche wirkt auch nach Jahren wie aus einem Guss. Ist ein stark beanspruchter Bereich abgenutzt, etwa unter der Schaukel, tauscht man dort nur die Platten der oberen Lage. Der Aufbau aus Funktionsplatten darunter bleibt unberührt. Das ist die wirtschaftlichste Art, eine Fallschutzfläche über viele Jahre zu erhalten.
Wie wird der Fallschutzbelag verlegt und gepflegt?
Die Platten werden nur aufgelegt, ohne Kleben oder Schrauben. Der Untergrund muss dauerhaft tragfähig, stabil und weitgehend eben sein. Auf Beton, Asphalt oder Pflaster brauchen sie keinen weiteren Unterbau. Auf gewachsenem Boden braucht es eine Tragschicht, etwa aus Kiesgittern, die mit Splitt gefüllt sind. Wer selbst zuschneidet, nimmt am Rand eine Stich- oder Kreissäge. Regen läuft durch die Platten hindurch und fließt auf dichtem Untergrund an der Unterseite dem Gefälle nach ab. So bleiben keine Pfützen stehen. Frost schadet den Platten nicht. Laub und Sand entfernt man mit dem Besen oder dem Gartenschlauch.
Rabatt
Produkt-Highlights
Vorteile
Produktdetails – Material und Struktur
Vergleichswerte

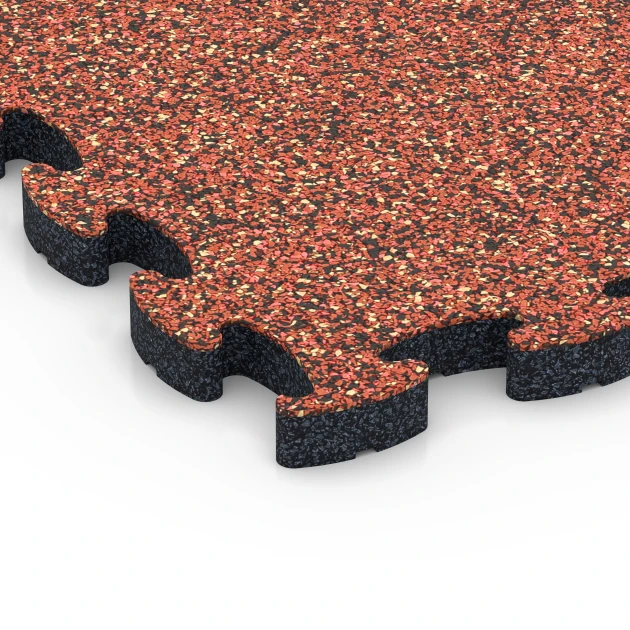

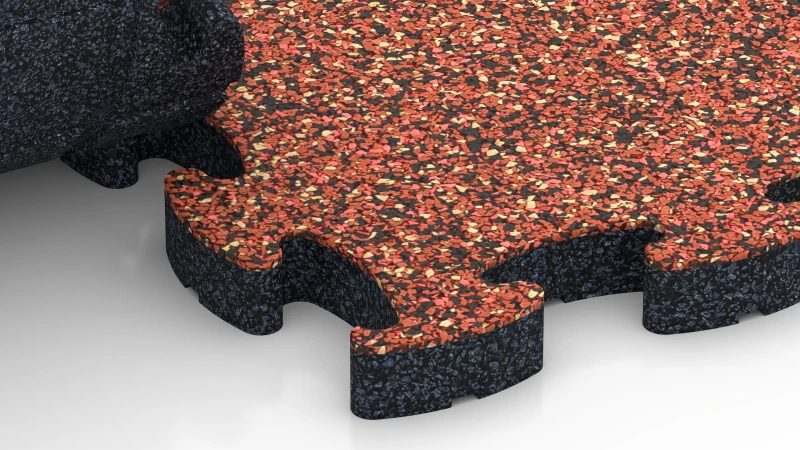

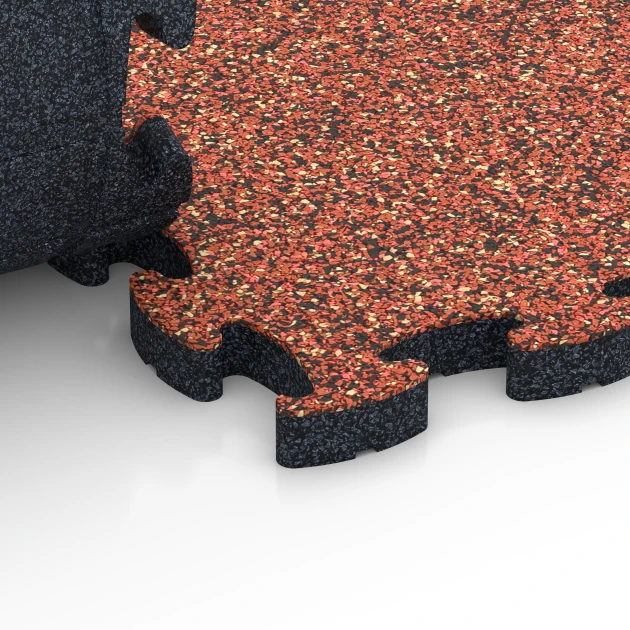

Bei einer kalibrierten Puzzleverzahnung wird jede Platte aus einem größeren Rohling exakt auf Maß geschnitten. Dieser Rohling reift vor dem Zuschnitt einige Tage. Ohne Fase bedeutet, dass die Kanten der Platte nicht abgeschrägt, sondern senkrecht sind. Die fertige Platte hat eine minimale Höhentoleranz.
Beim üblichen Pressverfahren erhält eine Gummiplatte dagegen eine abgeschrägte Kante. Dadurch zeichnet sich jede Fuge als dunkle Linie in der Fläche ab.

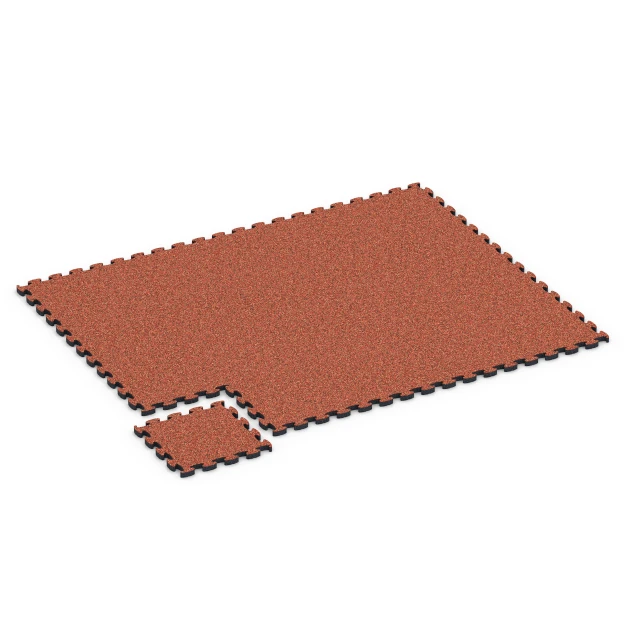

Durch die senkrechten Kanten und die minimale Höhentoleranz stoßen die Platten passgenau aneinander. Zwischen ihnen bleibt nur eine Haarfuge. In der verlegten Fläche ist sie erst bei genauem Hinsehen zu erkennen. Dadurch wirkt der Bodenbelag nahezu fugenlos.
Bei einem mehrlagigen Aufbau aus Gummiplatten lassen sich Tragfähigkeit, Dämpfung und Aufbauhöhe an die jeweilige Nutzung anpassen. Oben liegt eine Belagplatte der Baureihe XT. Sie bildet den sichtbaren Bodenbelag und bestimmt seine Abriebfestigkeit. Darunter liegen eine oder mehrere Funktionsplatten vom Typ XX. Beide Plattenarten bestehen aus PU gebundenem Gummigranulat.
Sowohl die Belagplatten der Baureihe XT als auch die Funktionsplatten vom Typ XX sind in unterschiedlichen Dicken und Dichten erhältlich. Durch die Auswahl und Kombination beider Plattenarten lassen sich Aufbauhöhe, Tragfähigkeit und Dämpfung des Bodenaufbaus an den jeweiligen Einsatz anpassen. Deshalb können Aufbauten gleicher Höhe unterschiedlich stark dämpfen.
Ein auf Stoßdämpfung abgestimmter Aufbau kann auf Spielplätzen eine höhere kritische Fallhöhe erreichen. Beim Training mit Gewichten nimmt er einen Teil der Aufprallenergie auf. In Innenräumen verbessert er die Trittschalldämmung und mindert die Übertragung von Körperschall. Unter Maschinen und Anlagen sowie in schwingungsempfindlichen Bereichen verbessert er die Schwingungsdämpfung.
Die Dämpfungsklasse zeigt, welche Gummiplatte stärker dämpft und welche mehr trägt: Klasse 1 trägt am meisten, Klasse 3 dämpft am stärksten. Klasse 2 liegt bei beiden Eigenschaften dazwischen. Mit zunehmender Dämpfung gibt die Gummiplatte unter Last stärker nach.
Klasse 1 hat die höchste Tragfähigkeit und die geringste Dämpfung. Sie gibt unter Last am wenigsten nach. Sie verteilt hohe Punktlasten und dämpft Schwingungen. Sie ist ausschließlich für Innenräume vorgesehen.
Klasse 2 verbindet mittlere Tragfähigkeit und mittlere Dämpfung mit ausgewogener Trittelastizität. Sie eignet sich für den Innen- und Außenbereich. Typischerweise liegt sie unter Terrassen- und Balkonbelägen, Wegplatten oder in Eingangsbereichen.
Klasse 3 hat die geringste Tragfähigkeit und die stärkste Dämpfung. Sie gibt unter Last am stärksten nach. Zugleich nimmt sie am meisten Aufprallenergie auf. Sie eignet sich für Anwendungen, bei denen der Bodenbelag federn und Schall dämpfen soll. Klasse 3 kann innen wie außen verwendet werden. Alle drei Klassen gibt es in den Formaten 52 × 52 cm und 104 × 104 cm sowie in den Stärken 1,8 und 2,8 cm.
Unterschiedliche Gummiplatten lassen sich zu einem Sandwichaufbau übereinander verlegen. Die Funktionsplatten vom Typ XX gibt es in drei Dämpfungsklassen. Sie können in beliebiger Zahl und Reihenfolge unter einer Belagplatte kombiniert werden. Jede Funktionsschicht kann eine eigene Dämpfungsklasse, Dichte und Stärke haben. Den sichtbaren Abschluss bildet eine Belagplatte vom Typ XT oder eine andere Belagplatte. Belagplatte und Funktionsplatten können sich in Dichte und Elastizität unterscheiden.
Welche Reihenfolge passt, richtet sich nach dem Zweck der Fläche und der gewünschten Wirkung. Durch die Auswahl und Anordnung der Schichten lassen sich Stoßdämpfung, Tragfähigkeit und die Verteilung von Punktlasten aufeinander abstimmen. Aufbauten mit gleicher Aufbauhöhe können dadurch unterschiedliche Tragfähigkeit, Elastizität und Dämpfung haben.
Die Fugen übereinanderliegender Gummiplattenlagen sollen gegeneinander versetzt sein, sodass keine Fuge direkt über einer anderen liegt. Bei einem mehrlagigen Bodenaufbau wird deshalb jede Lage gegenüber der darunterliegenden verschoben. Die geschlossene Plattenfläche der oberen Lage überdeckt so die Fugen der unteren Lage.
Dieser Fugenversatz vermeidet durchgehende Fugenlinien. Das trägt zu einer gleichmäßigen Oberfläche bei. Im Außenbereich wird außerdem der durchgehende Weg für Bewuchs aus dem Untergrund unterbrochen.
Pri večslojni talni sestavi, imenovani tudi sendvič sistem, se gumijaste plošče med seboj ne lepijo, temveč se le položijo ena na drugo. Gumijasti granulat, vezan s poliuretanskim vezivom, se odziva na temperaturo in vlago. V toploti se razteza, v mrazu se krči. Ker plošče med seboj niso zlepljene, se lahko vsaka plast odziva neodvisno od drugih.
K stabilnosti sestave prispevata puzzle spoj gumijastih plošč v zgornji plasti in lastna teža celotne sestave. Pri poznejših delih je mogoče talno sestavo razstaviti plast za plastjo. Posamezne plasti se nato lahko pregledajo in po potrebi zamenjajo.
Die kritische Fallhöhe wird nach DIN EN 1177 in zwei Verfahren geprüft. Das erste ermittelt im Labor die kritische Fallhöhe eines stoßdämpfenden Bodenbelags. Das zweite ist eine Fallprüfung vor Ort. Dabei wird an ausgewählten Stellen geprüft, ob eine bereits eingebaute Fläche die freie Fallhöhe des vorhandenen Spielgeräts abdeckt.
Im Labor liegen die Prüfkörper mit zusammen mindestens einem Quadratmeter Fläche auf einem ebenen, starren Betonuntergrund. Lose Schüttstoffe wie Fallschutzsand, Fallschutzkies oder Holzhackschnitzel werden in der vorgesehenen Schichtdicke eingebracht. Fallschutzplatten werden so verlegt, dass auch die Fugen zwischen den Platten geprüft werden. Ein halbkugeliger Prüfkopf von 4,6 kg mit rund 16 cm Durchmesser und eingebautem Beschleunigungsaufnehmer fällt aus verschiedenen Höhen auf den Belag. Bei Platten sind es mindestens neun Fallversuche aus mindestens vier Höhen auf getrennte Stellen mit 25 cm Abstand, bei losen Schüttstoffen je Höhe drei Aufschläge auf dieselbe Stelle. Geprüft wird bei 23 °C, eine Abweichung von bis zu fünf Grad ist zulässig.
Bewertet werden zwei Größen, der HIC-Wert als Kopfverletzungskriterium und die Spitzenbeschleunigung gmax. Die kritische Fallhöhe ist die Höhe, bei der einer der beiden Grenzwerte erreicht wird, HIC 1000 oder gmax 200 g. Maßgeblich ist der niedrigere der beiden Werte, ermittelt durch Interpolation der Messreihe. Der Prüfbericht weist die kritische Fallhöhe in Metern mit zwei Nachkommastellen aus und nennt die Messunsicherheit des Prüflabors. Das Ergebnis gilt nur für den geprüften Aufbau aus Plattentyp, Dicke und Verbindung, bei mehrlagigen Systemen für die gesamte Schichtenfolge. Der Prüfuntergrund ist dabei die starre Unterlage des Labors und nicht der bauseitige Aufbau.
Bei der Prüfung vor Ort muss die Prüffallhöhe mindestens der freien Fallhöhe des Spielgeräts nach DIN EN 1176 entsprechen. Geprüft wird an den ungünstigsten Stellen, etwa dort, wo der Belag verschlissen ist oder die Schichtdicke am geringsten ausfällt, sowie an weiteren repräsentativen Stellen. Die Zahl der Prüfstellen richtet sich nach der Größe der Aufprallfläche, die Norm gibt dafür eine Mindestanzahl vor. Dieses Verfahren gilt für die geprüften Stellen und ermittelt keine kritische Fallhöhe.
Die nötige Dicke von Fallschutzmatten und Fallschutzplatten richtet sich nach ihrer geprüften kritischen Fallhöhe. Diese muss mindestens der freien Fallhöhe des Spielgeräts entsprechen. Je höher die mögliche Absturzhöhe, desto dicker muss die Fallschutzmatte oder Fallschutzplatte sein. Aus der Dicke allein lässt sich die Fallhöhe jedoch nicht ableiten. Auch der Aufbau, die Dichte und die Elastizität des Produkts beeinflussen die Stoßdämpfung.
Als grobe Orientierung gelten:
- bis 100 cm freie Fallhöhe: 3 cm Dicke
- bis 150 cm freie Fallhöhe: 5 cm Dicke
- bis 200 cm freie Fallhöhe: 7 cm Dicke
- bis 300 cm freie Fallhöhe: 10 cm Dicke
Maßgeblich ist immer die im Prüfbericht nach DIN EN 1177 ausgewiesene kritische Fallhöhe des jeweiligen Produkts.
Fallschutzmatten und Fallschutzplatten können für die im Prüfbericht nach DIN EN 1177 ausgewiesene kritische Fallhöhe eingesetzt werden. Das ist die niedrigste Höhe, bei der der HIC-Wert 1000 oder die Beschleunigung gmax 200 g erreicht wird. Je nach Ausführung liegt sie bei etwa 100 bis 300 cm.
bis 100 cm: zum Beispiel niedrige Spielhäuser, Balanciergeräte
bis 150 cm: zum Beispiel niedrige Kletterelemente
bis 200 cm: zum Beispiel Kletternetze, Klettergerüste, Kombinationsgeräte
bis 300 cm: zum Beispiel hohe Klettertürme und große Spielanlagen
Die Gerätebeispiele dienen nur der Orientierung. Maßgeblich ist die freie Fallhöhe des konkreten Spielgeräts nach DIN EN 1176. Die ausgewiesene kritische Fallhöhe muss mindestens dieser freien Fallhöhe entsprechen.
Unter einem Klettergerüst ist ein stoßdämpfender Bodenbelag erforderlich, sobald die freie Fallhöhe mehr als 60 cm beträgt. Das schreibt DIN EN 1176 für Spielplatzgeräte in ihrem Anwendungsbereich vor. Für Klettergerüste, die ausschließlich für den häuslichen Gebrauch bestimmt sind, gilt stattdessen DIN EN 71-8.
Als Belag eignen sich Fallschutzmatten aus Gummigranulat, deren nach DIN EN 1177 bestimmte kritische Fallhöhe mindestens der freien Fallhöhe des Klettergerüsts entspricht. Lose Schüttstoffe wie Rindenmulch, Holzhackschnitzel, Sand oder Fallschutzkies mit 2 bis 8 mm Körnung sind ebenfalls möglich. Sie werden nach den Vorgaben der DIN EN 1176 ausgeführt und müssen regelmäßig auf die erforderliche Schichtdicke ergänzt werden.
Der Fallschutzbelag muss den gesamten Aufprallbereich abdecken. Bis 150 cm freier Fallhöhe reicht er mindestens 150 cm über die senkrechte Projektion der erhöhten Geräteteile hinaus. Bei größerer Fallhöhe beträgt diese Mindestausdehnung zwei Drittel der freien Fallhöhe plus 50 cm.
Vor dem Verlegen den Untergrund eben und tragfähig herrichten sowie Steine, Glas, scharfe Kanten oder harte Gegenstände entfernen.
Die Fläche regelmäßig auf Beschädigungen und lose Verbindungen prüfen, bei losen Schüttstoffen auch auf die Schichtdicke. Einzelne Platten lassen sich bei Bedarf austauschen.
Als Fallschutzmatten für innen eignen sich die Fallschutzplatten aus PU gebundenem Gummigranulat, die auch im Freien unter Spielgeräten liegen. Welche Stärke passt, hängt davon ab, aus welcher Höhe ein Kind von dem Spielgerät fallen kann. Diese freie Fallhöhe nach DIN EN 1176 darf nicht größer sein als die kritische Fallhöhe, bis zu der die Platte nach DIN EN 1177 geprüft ist.
Unter einem Klettergerüst oder Hangelgeräten im Bewegungsraum liegt die freie Fallhöhe um 2,80 m, dafür passt die 11 cm starke Fallschutzplatte, geprüft bis 300 cm. Für niedrige Geräte im Spielkeller eines Wohnhauses genügen die dünneren Stufen ab 3 cm.
Ein Spielgerät auf dem Spielplatz braucht nach DIN EN 1176 einen stoßdämpfenden Fallschutz, sobald seine freie Fallhöhe mehr als 60 cm beträgt. Unabhängig von der Fallhöhe ist ein stoßdämpfender Bodenbelag im gesamten Aufprallbereich zusätzlich bei Geräten mit erzwungener Bewegung erforderlich, etwa bei Schaukeln und Rutschen. Bodennahe Spielgeräte mit geringer Fallhöhe sind deshalb nicht von selbst aus der Pflicht, entscheidend sind Fallhöhe und Bewegungsart zusammen.
Die freie Fallhöhe ist der Abstand der eindeutig beabsichtigten Körperunterstützung zur darunterliegenden Aufprallfläche, höchstens 3 m. Bei einem Podest zählt die Podestfläche, bei einer Schaukel die Sitzfläche, bei einem Reck die Greiffläche und bei kletternder Nutzung die maximale Greifhöhe abzüglich 1 m. Ihr gegenüber steht die kritische Fallhöhe des Bodenbelags, die in der Fallversuchsreihe nach DIN EN 1177 bestimmt wird und mindestens die freie Fallhöhe des Geräts erreichen muss.
Rasen und Oberboden werden nach DIN EN 1176 bis zu einer freien Fallhöhe von 100 cm berücksichtigt, vorausgesetzt die Fläche ist gepflegt und nachgiebig und frei von Steinen, Wurzeln, Fundamenten und anderen harten Gegenständen. Bei Verdichtung, Austrocknung oder Frost ist diese Voraussetzung nicht mehr erfüllt. Für Geräte, die ausschließlich für den häuslichen Gebrauch bestimmt sind, gilt DIN EN 71-8 anstelle der DIN EN 1176. Der stoßdämpfende Boden bleibt auch im privaten Garten Pflicht.
