Terrassenplatte XT "Rattan Lounge"

Die Belagplatte der Baureihe XT kann direkt als Bodenbelag oder auf einer Unterlage aus Funktionsplatten der Baureihe XX verlegt werden. Je nach Ausführung ist der Bodenaufbau einschichtig, zweischichtig oder mehrschichtig.

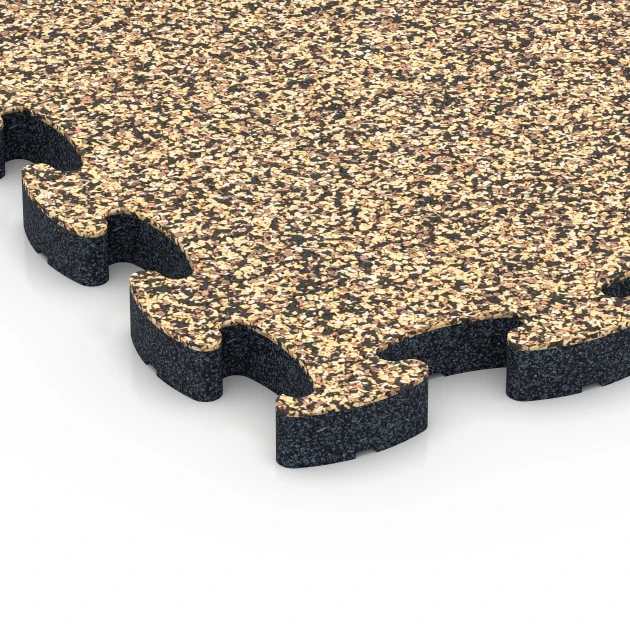

Die Belagplatte kann vollständig aus ELT-Gummigranulat bestehen oder einen Plattenkörper aus ELT-Gummigranulat mit einer dauerhaft verbundenen Auflage aus farbigem EPDM-Gummigranulat haben. In die Plattenränder ist eine dreidimensional wirksame Verzahnung eingeschnitten. Beim Verlegen greifen die Zähne einer Platte in die passenden Aussparungen der benachbarten Platte. So entsteht eine zusammenhängende Plattenfläche. Die Belagplatte ist 1,8 oder 2,8 cm stark und in den drei Dichten elastisch, standard und stabil erhältlich.

Die Funktionsplatte besteht ebenfalls aus ELT-Gummigranulat. Unter der Belagplatte verteilt sie Punktlasten, dämpft Schwingungen und Trittschall, erhöht die Stoßdämpfung und schafft zusätzliche Aufbauhöhe. Sie ist ebenfalls 1,8 oder 2,8 cm stark und wird in drei Dämpfungsklassen angeboten. Die Funktionsplatten werden Stoß an Stoß verlegt. Bei einem Bodenaufbau aus mehreren Schichten sollten die Platten von Schicht zu Schicht versetzt verlegt werden, damit ihre Stöße nicht übereinanderliegen.

Wird die Belagplatte durch eine oder mehrere Funktionsplatten ergänzt, bilden beide Plattenarten einen Sandwichaufbau. Für den jeweiligen Einsatzzweck werden Stärke und Dichte der Belagplatte ausgewählt. Bei einem Sandwichaufbau kommen Stärke und Dämpfungsklasse der Funktionsplatten hinzu. In einem mehrschichtigen Aufbau lassen sich zudem Platten unterschiedlicher Dichte kombinieren, um die Eigenschaften des Bodenaufbaus auf den Einsatzzweck abzustimmen.

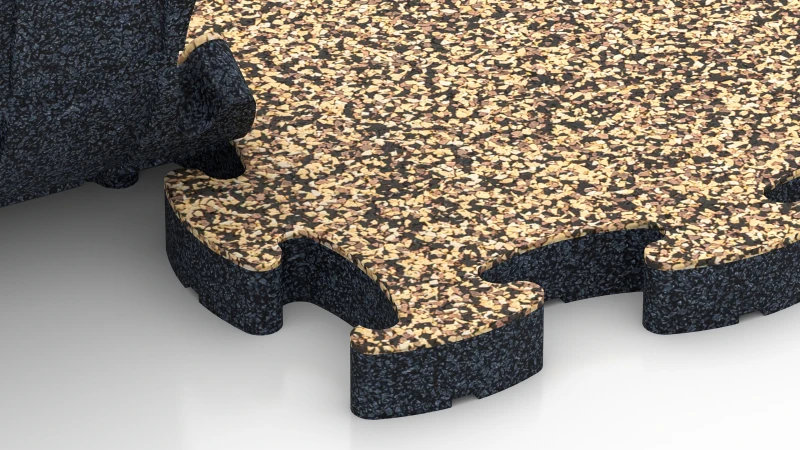

Bei einer kalibrierten Puzzleverzahnung wird jede Platte aus einem größeren Rohling exakt auf Maß geschnitten. Dieser Rohling reift vor dem Zuschnitt einige Tage. Ohne Fase bedeutet, dass die Kanten der Platte nicht abgeschrägt, sondern senkrecht sind. Die fertige Platte hat eine minimale Höhentoleranz.

Beim üblichen Pressverfahren erhält eine Gummiplatte dagegen eine abgeschrägte Kante. Dadurch zeichnet sich jede Fuge als dunkle Linie in der Fläche ab.

Durch die senkrechten Kanten und die minimale Höhentoleranz stoßen die Platten passgenau aneinander. Zwischen ihnen bleibt nur eine Haarfuge. In der verlegten Fläche ist sie erst bei genauem Hinsehen zu erkennen. Dadurch wirkt der Bodenbelag nahezu fugenlos.

Terrassenplatten aus PU gebundenem Gummigranulat verändern sich mit der Zeit im Farbbild und an der Oberfläche. Das Ausmaß hängt von der Granulatart, der Sonneneinstrahlung am Verlegeort und der Beanspruchung der Fläche ab. Elastische Eigenschaften verändern sich langsamer als das Erscheinungsbild.

In den ersten Wochen durchlaufen die Terrassenplatten eine Einlaufphase. Bei farbigen ELT-Platten dunkelt das pigmentierte PU-Bindemittel unter Sonneneinstrahlung zunächst etwas nach. Einzelne Terrassenplatten erhalten unterschiedlich viel Licht. Deshalb wirkt die Fläche vorübergehend ungleichmäßig. Eine frisch geschnittene EPDM-Nutzschicht nimmt in den ersten Sonnentagen einen leicht wärmeren Ton an. Unter Sonneneinstrahlung kann die Terrassenplatte zudem vorübergehend einen dunkleren Farbton annehmen. Ursache ist das PU-Bindemittel, nicht das EPDM-Granulat. Diese Veränderung ist reversibel. Der Farbton hellt anschließend wieder auf. Danach gleicht sich das Erscheinungsbild in der Regel an. Bei UV-stabilisierten Platten wirkt die UV-Strahlung verzögert auf die Platte ein. Diese Angabe bezieht sich nicht auf den Farbton. Sie ist keine Zusage für einen unveränderten Farbton.

Langfristig verändert sich das Farbbild je nach Granulatart aus unterschiedlichen Gründen. Naturschwarzes ELT-Gummigranulat ist im Neuzustand tiefschwarz. Unter UV-Einwirkung geht es allmählich in einen anthrazitfarbenen Ton über. Das ähnelt der Farbveränderung bei Autoreifen. Bei farbigem ELT ist dagegen das PU-Bindemittel pigmentiert. Es umhüllt die schwarzen Gummikörner als farbige Beschichtung. Die Farbe sitzt in dieser Beschichtung und nicht im Korn selbst. Auf begangenen Flächen kann die Beschichtung durch die Nutzung abgerieben werden. Dann kommt das schwarze Gummigranulat zum Vorschein. Eine EPDM-Nutzschicht ist in der Masse durchgefärbt, farbstabil und UV-beständig.

Ablagerungen können das Erscheinungsbild ebenfalls verändern. Staub, Pollen und feiner Sand setzen sich in der Oberflächenstruktur fest. Dadurch kann die Fläche stumpfer erscheinen. Die Rückstände lassen sich entfernen. Die rutschhemmende Wirkung bleibt erhalten. Davon zu unterscheiden ist das langfristige Verhalten von reinem ELT unter anhaltend intensiver Sonneneinstrahlung. Reines ELT verliert langsam an Elastizität und wird oberflächennah spröder. Dieser Vorgang verläuft langsamer als die sichtbaren Farbveränderungen.

Gummiplatten aus PU gebundenem Gummigranulat für den Außenbereich sind frostbeständig und lassen sich den Winter über nutzen. Ihre offenporige Struktur nimmt Niederschlag auf und gibt ihn nach unten ab. Wasser, das in den Poren zurückbleibt, findet beim Gefrieren Raum zum Ausweichen, und Gummikörner wie Polyurethanbindung bleiben auch bei Minusgraden elastisch.

Frostsicher aufgebaut sein muss auch der Untergrund. Auf gebundenen Tragschichten läuft das Wasser unter und zwischen den Platten dem Gefälle folgend zur Entwässerung, auf Splitt oder Schotter versickert es senkrecht durch den Aufbau. Staut es sich darunter, kann ein frostempfindlicher Untergrund sich heben und nach dem Auftauen wieder setzen. Die Platten bleiben davon unberührt, die Fläche wird aber unebener.

Für den Winterdienst genügt ein Schneeschieber mit glatter Kante, der nicht an den Plattenrändern ansetzt. Streusalz in üblicher Menge schadet dem Gummigranulat nicht.

Terrassenplatten aus Gummigranulat sind rutschhemmend in der Gruppe R10 nach DIN EN 16165, geprüft mit Prüfschuhen auf einer mit Öl benetzten schiefen Ebene. Das Prüfverfahren entspricht Anhang B der Norm, früher DIN 51130. Der mittlere Akzeptanzwinkel liegt je nach Baureihe bei rund 12 bis 17 Grad, womit alle Baureihen in R10 liegen. Normgerecht heißt die Eigenschaft rutschhemmend und nicht rutschfest, weil sie nur für die geprüften Bedingungen gilt.

Tragend für die Rutschhemmung ist die Hysteresereibung, weil sich die Schuhsohle über die einzelnen Granulatkörner legt und dabei verformt. Aus dieser Verformung stammt der größere Teil der Reibung. Bei Regen im Außenbereich hilft zusätzlich die Wasserdurchlässigkeit des Bodenbelags, weil Niederschlag durch die Platten abläuft. So bildet sich unter üblichen Bedingungen kein durchgehender Wasserfilm, was die Prüfung mit Öl aber nicht erfasst.

Für den Barfußbereich, etwa in öffentlichen Schwimmbadbereichen, liegt kein Prüfwert nach DIN EN 16165 Anhang A mit den Klassen A, B oder C vor. Eine nachgewiesene Rutschhemmung für den Barfußbereich lässt sich deshalb nicht zusagen. Nasses Laub, Algenfilm, Eis, Reif und festgetretener Schnee setzen die Rutschhemmung herab oder außer Kraft, ebenso Öl, Fett und Reinigungsmittelreste. Die Fläche wird deshalb freigehalten, gekehrt und von Öl zügig befreit. Über die Nutzungsdauer bleibt die Rutschhemmung nicht von selbst gleich, weil Abrieb die Kornoberflächen mit der Zeit glätten kann.

Welcher Terrassenbelag sich am wenigsten aufheizt, hängt stärker von der Sonneneinstrahlung und der Oberflächenfarbe als vom Material ab. Am kühlsten bleibt eine verschattete Terrasse, da Bäume, Markisen oder Sonnensegel die direkte Sonnenstrahlung abhalten. Luftbewegung unterstützt die Abkühlung der Oberfläche.

Auf einer sonnigen Terrasse heizen sich helle Beläge weniger stark auf als dunkle. Helle Oberflächen reflektieren einen größeren Teil der Sonnenstrahlung, während dunkle Oberflächen mehr Strahlung aufnehmen und in Wärme umwandeln. Dieser Zusammenhang gilt für Holz, WPC, Stein, Keramik und Gummigranulat.

Neben der Oberflächentemperatur bestimmt das Material, wie heiß sich der Belag beim Betreten anfühlt. Dichte Beläge aus Stein, Keramik oder Beton übertragen gespeicherte Wärme schnell auf die Fußsohle. Terrassenplatten aus PU-gebundenem Gummigranulat besitzen ein offenporiges Korngefüge und eine geringe Rohdichte. Dadurch übertragen sie beim kurzen Kontakt weniger Wärme auf die Haut und kühlen nach dem Ende der Sonneneinstrahlung schnell wieder ab.

Terrassenplatten aus Gummi kosten bei WARCO ab rund 36 € oder CHF pro Quadratmeter. Das ist der Preis der Terrassenfliese mit 3 cm Stärke im Format 50 × 50 cm, von der vier Stück einen Quadratmeter ergeben. Alle Preise sind Bruttopreise.

Was eine Terrassenplatte darüber hinaus kostet, hängt von Baureihe, Stärke und Oberfläche ab. Am oberen Ende stehen die Platten mit farbiger EPDM-Oberfläche, mit bis zu rund 110 € oder CHF pro Quadratmeter. Den Preis jeder Ausführung zeigt die Produktseite im Shop.

Der Quadratmeterpreis gilt für den Belag allein. Auf einer befestigten Fläche wie Beton, Asphalt, Betonpflaster oder Natursteinplatten werden die Platten schwimmend verlegt, ohne Kleber und Mörtel, und das gelingt auch in Eigenleistung. Fehlt ein fester Untergrund, kommt eine Tragschicht hinzu, zum Beispiel aus Kiesgittern.

Wie sichtbar die Fugen nach dem Verlegen sind, hängt bei Gummiplatten von der Verbindungsart, der Kantenausbildung, dem Plattenformat und der Farbgestaltung ab. Bei Platten mit Puzzle-Verbindung bleiben die Fugen schmal. Bei quadratischen oder rechteckigen Platten mit geraden Kanten zeichnet sich dagegen ein regelmäßiges Raster ab.

Kalibrierte Platten mit geschnittener Puzzle-Verzahnung ergeben eine nahezu fugenlose Fläche. Ungefaste Kanten lassen das Fugenbild zurücktreten, gefaste oder gerade geschnittene Kanten betonen es hingegen.

Auch die Farbe spielt eine Rolle. Bei mehrfarbigen Designs treten feine Fugen optisch zurück und erscheinen meist nur als leichter Schatten. Bei einfarbigen Belägen tritt das Fugenbild je nach Plattentyp deutlicher hervor.

Barfuß ist eine schmale Fuge bei ungefasten Kanten kaum zu spüren. Für ein möglichst ruhiges Flächenbild eignen sich kalibrierte Platten mit geschnittener Verzahnung sowie Farbdesigns, die aus EPDM-Granulat in verschiedenen Farben bestehen.

Vor dem Einbau von Gummiplatten im Außenbereich muss sichergestellt sein, dass der Untergrund tragfähig und entwässernd aufgebaut ist. Die Gummiplatten sind wasserdurchlässig. Das durch die Platten laufende Regenwasser muss deshalb im Untergrund versickern oder über ein Gefälle abgeleitet werden.

In Mitteleuropa liegt die geeignete Verlegetemperatur zwischen 5 und 17 °C. Direkte Sonneneinstrahlung ist zu vermeiden, damit sich die Platten nicht unterschiedlich stark erwärmen. Während der gesamten Verlegung sollten alle Platten eine gleichmäßige Temperatur aufweisen.

Regen während der Verlegung schadet den Platten nicht. Durchnässte Platten müssen vor dem Einbau jedoch vollständig trocknen. Zusätzlich sind die allgemeinen Verlegehinweise und die Vorgaben für das jeweilige Produkt und Verlegesystem zu beachten.

Auf neuen Gummiplatten können Rückstände von Trennmitteln aus der Herstellung haften. Sie sind unbedenklich und werden durch die Bewitterung abgewaschen. Bei Bedarf lassen sie sich mit Wasser und einer Bürste oder mit einem Hochdruckreiniger entfernen.

Auch der typische Gummigeruch neuer Platten ist unbedenklich und nimmt im Freien nach kurzer Zeit deutlich ab.

Gummiplatten werden direkt und lose auf Beton, Estrich, Asphalt oder Fliesen verlegt. Ein zusätzlicher Unterbau ist nicht erforderlich.

Vor der Verlegung muss der Untergrund tragfähig, sauber und ausreichend eben sein. Lose Bestandteile, Öl und andere Verunreinigungen werden entfernt. Größere Unebenheiten, Dellen und Höhenversätze müssen ausgeglichen werden, damit die Platten stabil liegen und keine störenden Kanten entstehen.

Ausgangspunkt und Verlegerichtung richten sich nach der Form der Fläche und dem gewünschten Verlegebild. In vielen Fällen ist es sinnvoll, in der Mitte zu beginnen, damit das Muster gleichmäßig ausgerichtet werden kann und an gegenüberliegenden Rändern ähnliche Zuschnitte entstehen. Bei anderen Flächen bietet sich eine gerade Begrenzung als Ausgangspunkt an.

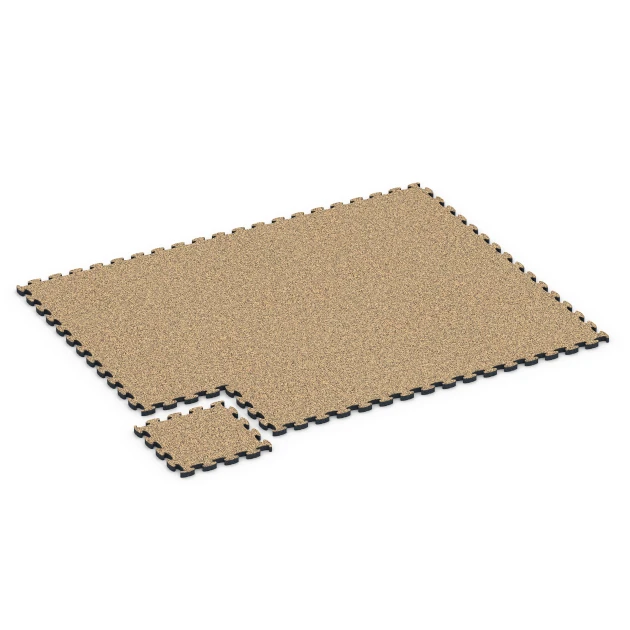

Die Platten werden entsprechend der gewählten Verlegestrategie ausgelegt und stabil miteinander verbunden. Je nach Produkt geschieht dies durch eine Puzzleverbindung, eine Schwalbenschwanzverbindung oder separate Steckverbinder. Randstücke werden eingemessen, passend zugeschnitten und anschließend eingesetzt. Eine Verklebung ist in der Regel nicht erforderlich. Kleine Zuschnitte, Treppenstufen und Kleinstflächen können jedoch eine Verklebung erfordern.

Terrassenplatten aus PU gebundenem Gummigranulat werden auf Bitumen, Dachpappe und Flachdachfolien schwimmend verlegt. Die Platten werden nur aufgelegt und weder verklebt noch verschraubt. So bleibt die Abdichtung von Balkon, Terrasse, Dachterrasse, Flachdach oder Carport unversehrt. Einzelne Platten lassen sich jederzeit wieder aufnehmen. Eine schadhafte Abdichtung muss vor der Verlegung instand gesetzt werden.

Bei Flachdachfolien aus Kunststoff ist vor der Verlegung zu klären, ob sie Weichmacher enthalten. Auskunft darüber geben der Folienhersteller oder der Dachdeckerbetrieb. Dachpappe und Bitumenbahnen enthalten keine Weichmacher. Auf ihnen können die Platten direkt liegen. Auch Flachdachfolien aus EPDM sind weichmacherfrei. Enthält eine Kunststofffolie Weichmacher, etwa eine Folie aus PVC oder FPO, können diese bei direktem Kontakt in die Gummiplatten wandern. Dadurch kann die Folie mit der Zeit verspröden. Deshalb wird ein dünnes Trennvlies aus Polyester- oder Glasfasern zwischen Folie und Bodenbelag gelegt. Den Gummiplatten schadet die Wanderung der Weichmacher nicht.

Der Bodenbelag aus Gummigranulat ist wasserdurchlässig. Regenwasser fließt durch die Platten auf die Abdichtung und folgt dort dem vorhandenen Gefälle bis zum Ablauf. Bei den meisten Baureihen leiten Drainagekanäle auf der Plattenunterseite das Wasser weiter. Ein Gefälle von 1 bis 2 % hat sich bewährt. Vor der Verlegung wird geprüft, ob die Abdichtung Unebenheiten oder Vertiefungen aufweist, in denen sich Wasser sammeln kann. Diese Stellen werden beim Verlegen mit passgenauen Zuschnitten aus Dachpappe ausgeglichen.

Gummiplatten im Außenbereich sollten regelmäßig von Laub, Erde und Sand befreit werden. Loser Schmutz lässt sich mit einem Gummibesen kehren oder mit dem Wasserschlauch absprühen. Staub und Pollen werden durch Regen weitgehend von selbst durch die wasserdurchlässigen Platten gespült. Durch regelmäßige Pflege verringert sich der Aufwand für die Grundreinigung.

Für eine gründliche Reinigung im Freien eignet sich ein Hochdruckreiniger. Der Wasserstrahl löst Verschmutzungen aus der strukturierten Oberfläche und entfernt auch hartnäckige Rückstände wie beispielsweise Hundekot oder Essensreste.

Reicht klares Wasser nicht aus, können ein für Gummi geeigneter Neutralreiniger oder ein mild saurer Reiniger verwendet werden. Ein spezieller Gummireiniger ist nicht erforderlich. Sehr gut geeignet ist der biologisch abbaubare Sonett WC-Reiniger Minze mit einem pH-Wert von etwa 5 bis 6. Er wird unverdünnt oder gering verdünnt gleichmäßig aufgetragen. Nach einer Einwirkzeit von 10 bis 15 Minuten wird er mit einer Bürste eingearbeitet. Anschließend spült man die Fläche gründlich mit klarem Wasser ab.

Beim Bürsten sollte nur mäßiger Druck ausgeübt werden, damit sich keine Granulatkörner aus dem Verbund lösen. Stark alkalische Reiniger, Scheuermittel und lösemittelhaltige Reinigungsmittel sind ungeeignet, da sie die Oberfläche der Gummiplatten angreifen können.
